CNCドライバーボードとは何ですか?

CNC ドライバー ボードは、コンピューター数値制御 (CNC) システムのコア コンポーネントの 1 つです。その主な機能は、コントローラーから送信されたコマンドを受信し、これらの信号をモーターの動作に必要な電力に変換し、与えられた指示に従って機械がタスクを実行できるようにすることで、CNC 機器の正確な操作を可能にします。

1. 動作原理

• 信号受信：CNC システムの制御ユニットは制御信号を送信し、モーターの動きの速度と位置をドライバー ボードに通知します。
• 信号増幅:モーターを駆動するのに十分な電力を確保するために、ドライバー ボードは受信した制御信号を増幅します。
• モーター駆動信号への変換:増幅された信号は、モーターが理解できる駆動信号に変換されます。たとえば、ステッピング モーターの場合、ドライバー ボードは一連のパルス信号を送信して、各動作のステップ数を示します。サーボ モーターの場合、必要に応じて電流と電圧を調整し、希望の速度と位置を実現します。
• モーターの動き:モーターは駆動信号を受けて動き始めます。

2. CNCドライバボードの分類

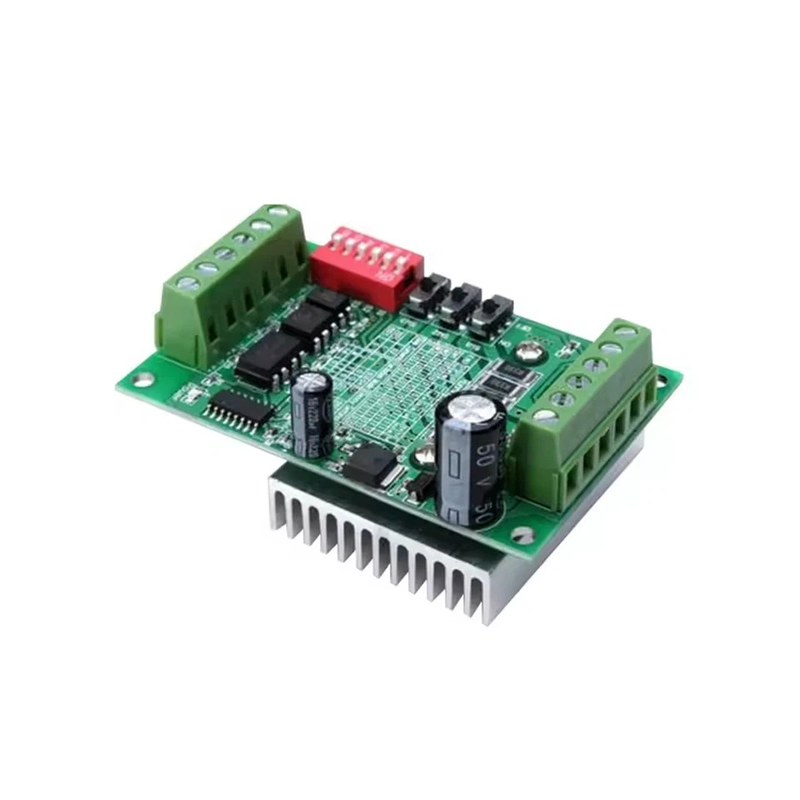

ａ．ステッピングモータードライバーボード

• 特徴: これは、ステッピング モーター用に特別に設計された、最も一般的な CNC ドライバー ボードの 1 つです。ステップ動作により位置を正確に制御するため、高精度かつ低速が要求される用途に適しています。
• 用途: 小型 CNC マシン、3D プリンタ、レーザー カッターなどで一般的に使用されます。

b.サーボモータードライバーボード

• 特徴: サーボモーターの制御に使用され、通常はモーターの位置と速度をリアルタイムで調整できるフィードバックシステムが装備されています。ステッピング ドライバー ボードと比較して、サーボ モーターは効率が高く、精度が高く、応答が速いため、通常は大型の産業用 CNC 機器に適しています。
• 用途: ハイエンド CNC 機械、金属加工、ロボット工学で広く使用されています。

c.単軸ドライバーボード

• 特長：シンプルな設計で基本的なアプリケーションに適した、単一モータの制御に特化したドライバボードです。
• 用途：小型機器やシンプルなモーションコントロールシステムに適しています。

d.多軸ドライバーボード

• 特長：複数のモータを同時に制御でき、複雑な多軸連携に対応します。多軸ドライバー ボードには通常、より複雑な制御ロジックとインターフェイスが搭載されています。
• 用途: 複数の動作軸の同時制御が必要な多軸 CNC 機械、3D 彫刻機、ロボット アームなどで使用されます。

e.オープンループドライバーボード

• 特長：フィードバック機構を持たず、プリセット信号によりモーターを制御するため、低コスト、軽負荷のシンプルな用途に適しています。
• 用途: 軽量彫刻機、レーザー カッター、自動ドア制御システムなど、コスト効率の高いシナリオで一般的に使用されます。

f.クローズドループドライバーボード

• 特長：モーターの状態をリアルタイムに監視して調整できるフィードバックシステムを搭載しており、制御精度と安定性が向上し、要求の高い用途に適しています。
• 用途：産業用ロボット、電気自動車の電源システム、自動医療機器などに使用されます。

g.統合ドライバーボード

• 特徴: 一部のドライバー ボードには、モーション コントロール、サーボ コントロール、信号処理などの追加機能が統合されており、通常はサイズが小さく、設計がシンプルですが、パフォーマンスと拡張性が優れています。
• 用途: 産業用、医療用、家庭用電子機器に広く使用されています。

Tecoo では、ステッピング モーター ドライバー ボード、サーボ モーター ドライバー ボード、多軸ドライバー ボード、統合ドライバー ボードなどを含むプロフェッショナルなドライバー ボード ソリューションの提供に重点を置いています。各ドライバー ボードには、特定のアプリケーション シナリオとパフォーマンス上の利点があります。 tecoo は、さまざまなアプリケーション シナリオに適切なドライバー ボードを選択することで、さまざまな産業アプリケーションにおける顧客のニーズを十分に満たし、生産効率を向上させることができます。
