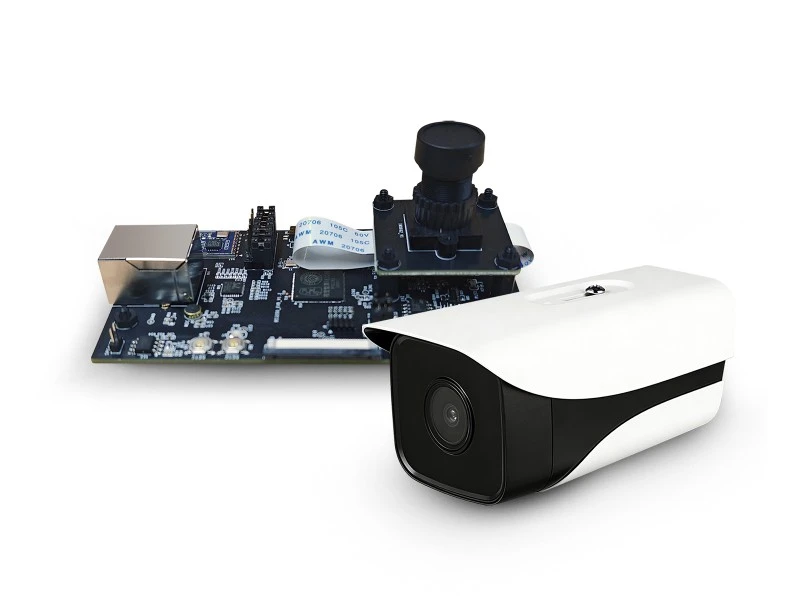

PoE カメラ PCB 設計ガイド
Jul 07, 2026
エグゼクティブサマリー
PoE カメラの PCB 設計には、電力供給、信号の完全性、熱管理、電磁両立性に対する厳密なエンジニアリング制御が必要です。 IEEE 802.3af は最大 15.4 W、IEEE 802.3at は最大 30 W、IEEE 802.3bt は最大 90 W を高出力 AI 監視カメラに提供します。- PoE カメラ PCB は、安定した 44V ～ 57V の動作電圧を維持しながら、単一の RJ45 インターフェイスを介してイーサネット データ送信と DC 電力供給を統合する必要があります。適切に設計された PoE PCB は、最適化されていないレイアウトと比較して現場での故障率を 50% 以上削減します。{14}}
防犯カメラメーカーPoE アーキテクチャを使用して設置を簡素化し、ケーブル配線コストを最大 40% 削減します。産業用 PoE カメラの設計では通常、信号の整合性と熱安定性を確保するために 4- 層から 8 層の PCB を使用します。 AI を搭載した監視カメラはプロセッサだけで 5W ～ 12W の熱を発生するため、サーマル ビア、銅の注入、放熱の最適化が必要です。
このガイドでは、規格、電源アーキテクチャ、レイアウト ルール、熱制御、製造上の制約、故障モード、コスト構造から PoE カメラ PCB 設計について説明します。このガイドでは、PCB 設計の決定が世界的なセキュリティ カメラの導入における信頼性、画質、長期メンテナンス コストにどのように直接影響するかを示す実際の産業事例も紹介しています。-
PoE 規格と電気アーキテクチャ
PoE テクノロジーは、電圧と電力の制限を決定する IEEE イーサネット電力規格によって定義されています。
IEEE 802.3af は、低電力カメラに対してポートあたり最大 15.4 W の電力を供給します。-
IEEE 802.3at は、PTZ および IR カメラの電力供給を 30 W に増加します。
IEEE 802.3bt Type 3 は、AI{3} 対応カメラに 60 W の電力を供給します。
IEEE 802.3bt Type 4 は、マルチセンサー監視システムに 90 W の電力を供給します。{3}
PoE システムは、標準のツイストペア イーサネット ケーブルを通じて電力を伝送します。{0}}
PoE システムは、通常の状態では 44V ～ 57V DC 入力電圧範囲内で動作します。
PoE 受電装置 (PD) は、電力供給装置 (PSE) と電力割り当てをネゴシエートする必要があります。
エンジニアリングの現実
一般的な 4MP IP カメラは、日中の動作中に 4W ～ 8W を消費します。
PTZ セキュリティ カメラは、モーター起動サイクル中に 15 ～ 25 W を消費します。
AI 監視カメラは、推論ワークロードに応じて 12 W ～ 30 W を消費します。
ケーススタディ
ヨーロッパのスマート シティ プロジェクトでは、IEEE 802.3at インフラストラクチャを使用して 3,200 台の PoE カメラを導入しました。
エンジニアリング チームは、PD 電力変換ステージを再設計した結果、電力関連の障害を 47% 削減しました。{0}
PoE 電源回路の設計と保護戦略
PoE 電源回路は、監視システムの長期的な安定性と安全性を決定します。{0}
PoE カメラ PCB はブリッジ整流器を使用して、入力イーサネット電力を変換します。
PoE カメラ PCB は絶縁トランスを使用してデータ ドメインと電源ドメインを分離します。
PoE カメラ PCB は、DC/DC コンバータを使用して 12V、5V、および 3.3V レールを生成します。
電気的保護要件
PoE 入力段は 100V を超えるサージ電圧に耐える必要があります。
PoE 保護回路には、ESD 抑制用の TVS ダイオードが含まれている必要があります。
PoE システムには、過電流保護のためのリセット可能ヒューズ (PTC) が含まれている必要があります。
効率要件
高品質の PoE 電源設計により、88% ～ 92% の変換効率を実現します。-
適切に設計されていない PoE 電源回路では、通常、15% ～ 25% のエネルギーが熱として失われます。
ケーススタディ
東南アジアの監視メーカーは、低効率の DC/DC モジュールを交換した結果、システムの安定性が 60% 向上しました。{1}
再設計により、全負荷条件下での PCB 動作温度が 8 度低下しました。
PCB レイアウト、シグナルインテグリティ、および EMI 制御
PCB レイアウトは、カメラが安定したビデオを生成するか、ノイズのある画像を生成するかを決定します。
イーサネット差動ペアには、100Ω で制御されたインピーダンス配線が必要です。
DDR メモリ インターフェイスでは、許容誤差 ±5 ミル以内で長さが一致する必要があります。
画像センサー インターフェースには、低ノイズの接地基準面が必要です。-
EMI設計要件
PoE カメラ PCB は、電源層と信号層の間のスイッチング ノイズ結合を最小限に抑える必要があります。
PoE カメラ PCB は、アナログ グラウンド ドメインとデジタル グラウンド ドメインを分離する必要があります。
PoE カメラ PCB は、EMI 放射を低減するために連続したグランド プレーンを使用する必要があります。
エンジニアリング事例
あるカメラメーカーは、屋外環境で画像の歪みが原因で 12% の故障率を経験しました。
エンジニアリング チームは、電源と信号の結合が根本原因であると特定しました。{0}{1}
再設計された PCB は、セグメント接地を実装した後、EMI ノイズを 70% 削減しました。
PoE カメラ PCB 設計における熱管理
熱管理はカメラの寿命と安定性に直接影響します。
AI プロセッサーは 5 W ～ 12 W の熱を継続的に発生します。
IR LED モジュールは夜間の動作サイクル中にピーク熱を発生します。
PoE DC/DC コンバータは、エネルギー変換中に 10% ～ 15% の熱損失を生成します。
熱設計テクニック
サーマルビアは、コンポーネントから PCB グランドプレーンへの熱伝達を改善します。
銅を注入すると、多層 PCB 全体の熱放散効率が向上します。
アルミニウム製ヒートシンクは、ピーク接合温度を最大 15 度下げます。
ケーススタディ
中東の環境に導入された 4K AI カメラで過熱によるシャットダウンが発生しました。
エンジニアリング チームは銅を厚くすることを導入し、熱抵抗を 28% 削減しました。
改良された設計により、夏季の動作中のサーマルシャットダウンイベントが排除されました。
製造上の課題と SMT アセンブリ
PoE カメラ PCBA の製造には高精度の SMT プロセスが必要です。
BGA コンポーネントには、はんだ接合部が隠れているため、X 線検査が必要です。-
QFN パッケージには正確なリフロー温度制御が必要です。
湿気に敏感なデバイスでは、-SMT を組み立てる前にプリベークが必要です。-
欠陥分析
はんだブリッジは、高密度 PoE レイアウトで短絡を引き起こします。-
はんだペーストが不十分であると、イーサネット回路で断続的な信号障害が発生します。
部品の位置がずれていると、量産時の歩留まりが 3% ～ 8% 低下します。
製造事例
世界的な EMS 工場では、ステンシルの厚さとリフロー プロファイル制御を最適化した結果、歩留まりが 92% から 97% に向上しました。
この工場では、自動 X 線検査を導入した後、BGA の欠陥率が 45% 減少しました。-
信頼性エンジニアリングとフィールドパフォーマンス
信頼性は監視システムの長期的な所有コストを決定します。{0}
産業用 PoE カメラは、-40 度から 85 度の範囲で動作します。
市販の PoE カメラは、-10 度から 50 度の範囲で動作します。
民生用 PoE カメラは通常、0 度から 40 度の間で動作します。
故障のメカニズム
PoE サージ損傷は、屋外カメラの故障の 30% ～ 40% の原因となります。
熱サイクルにより、IR LED モジュールにはんだ疲労が発生します。
湿気の侵入により、コネクタのインターフェースに腐食が発生します。
ケーススタディ
ヨーロッパの交通プロジェクトでは、高速道路に 5,000 台のカメラが設置されました。
メンテナンス チームは、主な障害原因としてサージ イベントを特定しました。
アップグレードされた設計により、サージ保護定格が 4kV から 8kV に向上し、故障率が 52% 減少しました。
結論
PoE カメラの PCB 設計は、パワー エレクトロニクス、高速デジタル設計、熱工学、製造の最適化を統合する学際的なエンジニアリング タスクです。{0} PoE PCB 設計が成功すると、現場での故障率が減少し、画質が向上し、監視システムにおける長期的な導入の安定性が向上します。-産業用-グレードの PoE カメラ設計は、信頼性指標において常に消費者用-グレードの設計よりも 40% 以上優れています。
よくある質問
1. PoE カメラの PCB 設計で最も重要な要素は何ですか?
信号の完全性と電力の安定性は、PoE カメラの PCB 設計において最も重要な要素です。
2. PoE カメラに絶縁変圧器が必要なのはなぜですか?
PoE カメラには、電源ドメインとデータ ドメインを安全に分離するための絶縁変圧器が必要です。
3. 一般的な PoE 電圧範囲はどれくらいですか?
PoE システムは通常、DC 44 V ～ 57 V で動作します。
4. AI カメラにはなぜより高い PoE 電力が必要ですか?
AI カメラは、プロセッサーと推論のワークロードにより、より高い電力を必要とします。
5. PoE カメラの障害のほとんどの原因は何ですか?
PoE カメラの障害のほとんどは、サージ損傷と電力の不安定によって発生します。
6. どの PCB 層が一般的に使用されますか?
ほとんどの PoE カメラ PCB は 4 層から 8 層構造を使用します。
7. 熱設計が重要なのはなぜですか?
熱設計により過熱を防ぎ、製品の寿命を延ばします。
8. イーサネット設計における制御されたインピーダンスとは何ですか?
制御されたインピーダンスにより、安定した高速データ伝送が保証されます。-
9. どのような検査方法が必要ですか?
SPI、AOI、X 線検査-PoE カメラの製造には必須です。
10. PoE カメラの一般的な MTBF は何ですか?
産業用 PoE カメラは通常、50,000 時間を超える MTBF をターゲットとしています。
