PCB品質管理におけるX線検査装置の応用と利点

電子産業の急速な発展に伴い、電子機器の重要な部品である PCB (プリント基板) は、製品全体の動作に影響を与えることが多くなっています。PCB 設計がますます複雑化、統合化されるにつれて、チップのサイズが縮小するだけでなく、ピンの数も増加しています。このような状況では、従来の手作業による目視検査でははんだ接合部の品質評価が困難になり、X 線光学検査装置の導入が重要になります。

I. PCB品質管理におけるX線検査装置の応用

溶接品質検査:X 線検査装置は、部品の下のはんだ脚が適切に溶接されているかどうかを明確に検出し、短絡などの問題を検出できるため、製造業者は溶接プロセス中に問題を迅速に特定して修復し、PCB ボードの品質と信頼性を確保できます。

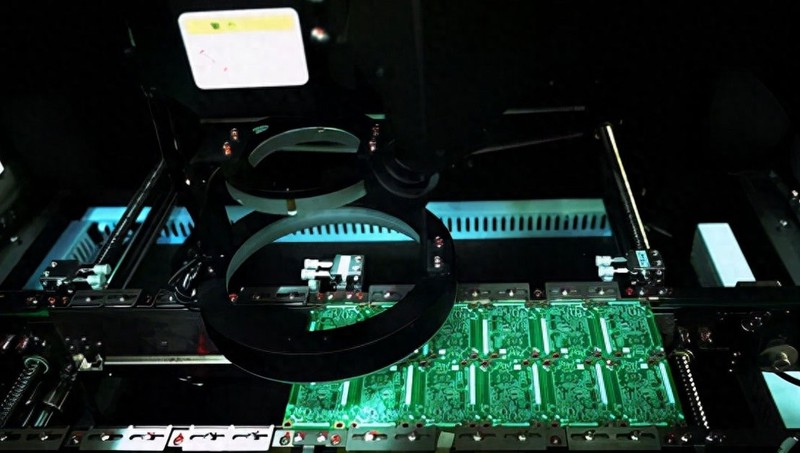

内部欠陥検出:PCB 基板がトラックに沿って装置内部に入ると、X 線検査装置はさまざまな材料層を透過し、基板の下に配置された検出器で受信され、短絡や亀裂などの隠れた問題を明らかにして、これらの問題が製品に影響を及ぼすのを防ぎます。

材料組成分析:X 線検査により、PCB ボード上の材料の組成を分析し、使用されている材料が設計要件、業界標準、または顧客仕様を満たしているかどうかを確認して、製品の品質問題を防止できます。

II. PCB品質管理におけるX線検査装置の利点

非破壊検査:X線検査装置により、PCB基板を損傷することなく検査が可能となり、二次被害から製品を守ります。

高精度検査：X 線検査装置は高解像度の画像機能を備えているため、内部の詳細を鮮明に表示し、肉眼では識別が難しい問題を検出できるため、製品の品質管理の精度が向上します。

効率的な自動化:現代のX線検査装置には自動化システムやソフトウェアが搭載されていることが多く、迅速かつ正確な検査が可能になり、生産効率が大幅に向上します。

検査結果の簡単な保存：検査データは画像またはレポートとして保存できるため、将来のトラブルシューティングや分析が容易になります。
