プリント回路基板アセンブリ（PCBA）と処理に一般的に必要な書類は何ですか?

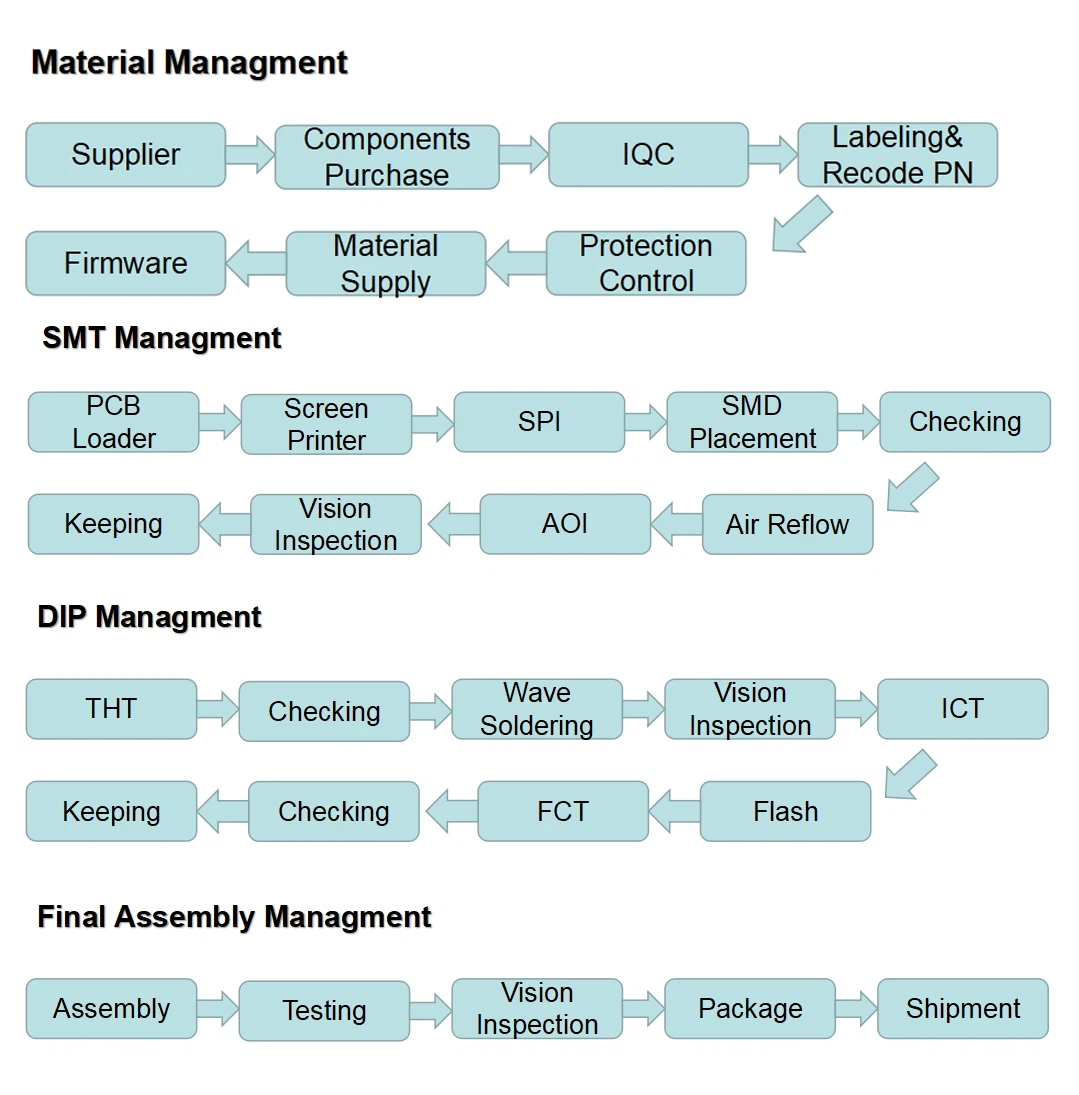

PCBA回路基板とは、PCB基板にSMTパッチを適用した後の電子部品を搭載した回路基板を指します。 そのプリント回路基板の組み立てと処理には、PCB ボード、電子部品の購入、SMT パッチの処理、DIP プラグインの処理、テスト、組み立てなどの完全な一連のプロセスがあります。電子製造サービス会社に提供します。 では、PCB アセンブリの生産材料を OEM 電子機器製造サービス会社に提供する場合、顧客は一般的に何を準備する必要があるのでしょうか?

1. PCBガーバーファイル（階層化されたファイル。ファイルには通常、回路の各層、パッド層、ソルダーマスク層、シルクスクリーン層、ステンシル層などの情報が含まれており、PCBベアボードの製造に使用されるため、工場はガーバー ファイルを使用してステンシルを開き、パッチ プログラムを作成すると、これらのレイヤーが必要になります。)

2. BOM は、ボードに実装されるすべての部品のリストです。 (部品表、つまり、モデル、ブランド、説明、タグ番号、およびコンポーネントの消費情報を含む電子コンポーネントのリスト)。

3. SMD座標ファイル（PCB設計ソフトウェアからエクスポートして、PCBボード上の各コンポーネントの座標位置を定義し、SMT配置マシンが読み取りおよび実行するのに便利です）、拡張子はtxtまたはExcel形式である必要があります。 単位はメートル法で、デフォルトでは mm (mm) が使用され、PCB ボードの原点を含める必要があります。 原点は通常、左下隅に設計されています。

4. ビットマップは、R&D ソフトウェアでエクスポートされた PCB ファイルのパッドおよびシルク スクリーン レイヤーです。 工場は、SMT材料の配置位置が正しいかどうかを確認するために使用されます。

5. ホスト コンピュータ ソフトウェア (一般に、PCBA 回路基板の機能項目の検出を開始するためにコンピュータにインストールされているソフトウェアを指します)

6. MCU プログラム (一般に、MCU にプログラムされたチップ プログラム、16 進数またはビン形式の暗号化ファイルを指し、論理演算を駆動し、PCBA 回路基板全体の制御をバイパスするために使用されます)

7. テストファイル (テストポイントの分布、テストステップ、および機能テストの一般的な故障診断方法を定義)

8.その他の設計文書（溶接後の効果図を定義するCAD図面、PCB回路基板の回路図、エンジニアリングIアートの特別な要件など）。

上記8種類の材料は一般的にプリント基板の組立・加工に必要ですが、BOMやガーバーは組立工程で必要となるものです。 プロの電子製造サービス会社として、TECOOにはプロのプリント回路基板アセンブリおよび製造チームがあり、製品の最も完全なワンストッププリント回路基板アセンブリソリューションを策定し、製品の品質を確保することを前提に製品リストをスピードアップできます時間。
